Тумблер ПТ57-4Н-3В

Тумблеры ПТ57-4Н-3В предназначены для коммутации электрических цепей
постоянного и переменного тока с частотой до 1000 Гц в
радиоэлектронной аппаратуре. Климатическое исполнение В.

Условное обозначение при заказе:
Тумблер ПТ57-8Н-3В-А 7.850.055-03 АУБК.642260.002 ТУ, где
ПТ57 – обозначение типа тумблера,

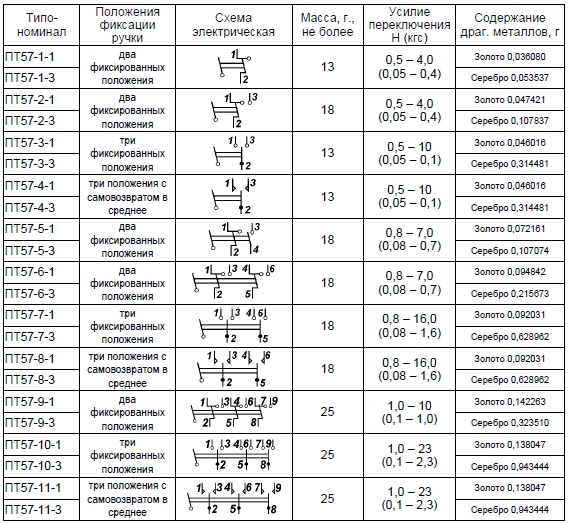

 8 – после дефиса – конструктивное исполнение тумблера (от 1 до 11),
 Н – после дефиса – символ изделия с приемкой «СКК»
(категории качества «ВП» – не указывается),
 3 – после второго дефиса – типономинал, определяющий электрические
режимы коммутации (1 или 3),
 В – после второго дефиса – климатическое исполнение В,
 А – после третьего дефиса (только для приемки «СКК») – конструктивное
исполнение тумблера с пазом на резьбовой втулке
(без паза – указывается буква Б),
Тумблеры ПТ57 изготавливаются с колпачками
(ручками) пяти цветов:
 красный (наличие «7.850.055» в обозначении),
 черный (наличие «7.850.055-01» в обозначении),
 зеленый (наличие «7.850.055-02» в обозначении),
 желтый (наличие «7.850.055-03» в обозначении),
 белый (наличие «7.850.055-04» в обозначении).

Технические характеристики:
Сопротивление электрического контакта не более - 0.05 Ом,
Сопротивление изоляции не менее - 1 000 МОм,
Электрическая прочность изоляции:
 ПТ57-1-1…ПТ57-11-1 – 500 Вэфф,
 ПТ57-1-3…ПТ57-11-3 – 750 Вэфф,
Диапазон рабочих температур:
 для изделий с приемкой «СКК» – от -450С до +550 С,
 для изделий категории качества «ВП»  – от -600С до +850 С,

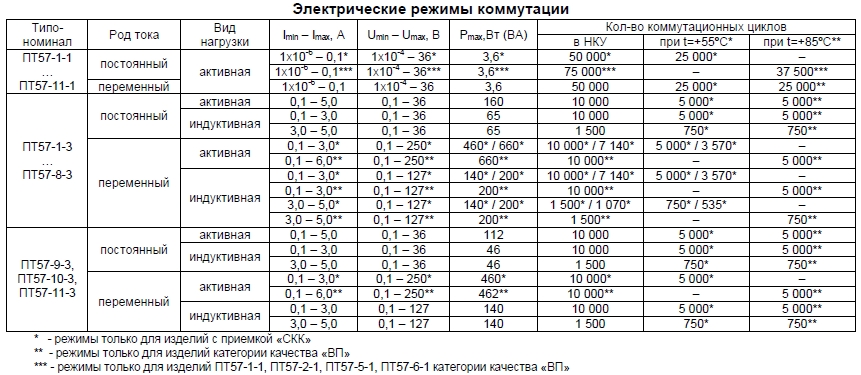

Коммутируемый ток от 1х10-6 до 6.0 А при напряжении от 1х10-4 до 250 В,
Количество коммутационных циклов – до 75000,
Срок сохраняемости изделий:
 для изделий с приемкой «СКК» – 10 лет,
 для изделий категории качества «ВП» – 15 лет.
