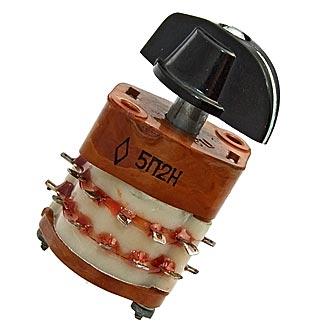

Переключатель П2Г3 5П2Н 201*г

Малогабаритные галетные переключатели П2Г3:


предназначены для коммутации электрических цепей
постоянного и переменного тока.

Нумерация контактов на электрических схемах
соответствует обозначению,
написанному на крышке переключателя.

Изготавливается в соответствии с техническими
условиями ЦЭ0.260.016 ТУ,
в климатических исполнениях УХЛ  и  В.

Обозначение переключателей:

Пример обозначения:

П2Г3-5П2Н

П - переключатель;
2 - высокочастотный;
Г - галетный;
3 - порядковый номер исполнения;
5П - число рабочих положений;
2Н - число направлений.

Технические характеристики П2Г3-5П2Н:

Сопротивление изоляции, не менее:
при нормальных климатических условиях 1000 МОм
в условиях повышенной влажности 10 МОм
при максимальной температуре 100 МОм

Электрическая прочность изоляции при нормальных
климатических условиях, 1000 В

Емкость, пФ, не более:
между каждыми двумя контактами 1 пФ
между корпусом и любым контактом 2 пФ

Индуктивность между двумя замкнутыми контактами,
не более 0,01 мкГн

Сопротивление электрических контактов, не более 0,05 Ом

Коммутируемые напряжение, ток, мощность:
максимальная мощность, 60 Вт
рабочее напряжение, 30-220 В
ток, не более 0,05-2 А

Износостойкость, циклов коммутации 5000
