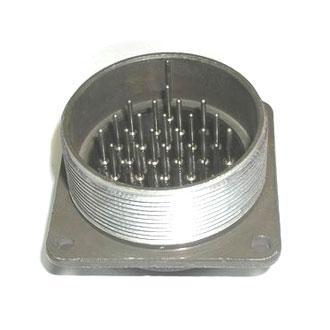

Разъем ШР48П26ЭШ2 ВИЛКА

Соединитель ШР48П26ЭШ2 ВИЛКА цилиндрический низкочастотный
предназначен для работы в электрических цепях постоянного и
переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными (блочными), так и
кабельными.

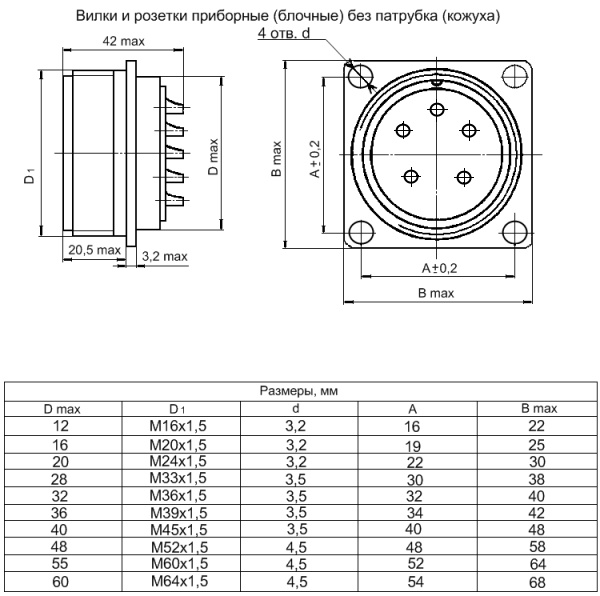

Блочная часть соединителя изготавливается без патрубка (кожуха),
с прямым или угловым патрубком (кожухом), кабельная - с прямым или
угловым патрубком (кожухом).
Сочленение соединителей резьбовое,
поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.
Структура условного обозначения:
ШР – тип соединителя;
12 (16, 20, 28, 32, 36, 40, 48, 55, 60) – условный размер
корпуса вилки (розетки);
П (ПК), (СК)- конструктивное исполнение для блочной части;
П - без кожуха,
ПК - с прямым кожухом,
СК - с угловым кожухом,
П (У)- конструктивное исполнение для кабельной части;
П - с прямым кожухом,
У - с угловым кожухом,
1 (2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31,
35, 45, 47) количество контактов,
Н (Э) - вид гайки патрубка:
Н - для неэкранированного кабеля; Э - для экранированного кабеля;
Г (Ш) - часть соединителя для блочной части:
Г - розетка, Ш - вилка;
Г (Ш) - часть соединителя для кабельной части:
Г - вилка, Ш - розетка;
1 (2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 13, 14) - обозначение сочетания
контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.
Технические параметры соединителей ШР:
Максимальный ток на одиночный контакт - 20-200 А
Максимальная токовая нагрузка на соединитель - 20-675 А
Сопротивление контактов, не более, МОм:
 диаметр контакта 1,5 мм - 2,5
 диаметр контакта 2,5 мм - 1,0
 диаметр контакта 3,5 мм - 0,75
 диаметр контакта 5,5 мм - 0,3
 диаметр контакта 9,0 мм - 0,15
Максимальное рабочее напряжение - 850 В
Сопротивление изоляции в нормальных климатических условиях,
не менее - 5000 МОм
Синусоидальная вибрация, диапазон частот - 1-5000 Гц
Рабочая температура окружающей среды - от -60 до +60 °C:
Смена температур с учетом температуры перегрева контактов
от -60 до +110 °C:
Минимальная наработка - 1000 часов:
Количество сочленений-расчленений - 500
Срок сохраняемости - 15 лет.
