Актуальные цены и наличие уточняйте у менеджеров

Разъем: 2РМ24КПЭ19Ш1В1

Артикул:

2РМ24КПЭ19Ш1В1

*При оформлении заказа уточняйте цену и норму отпуска у менеджеров
*Все цены указаны в рублях, включая НДС
Кол-во:
Упаковка:
Год:
Цена:
Статус:
53
1
1990
1 200.00
В наличии
8
0
198*
1 200.00
В наличии
3
1
1980
1 200.00
В наличии
14
1
1989
1 200.00
В наличии
3
0
197*
1 200.00
В наличии
4
1
1990
1 200.00
В наличии
8
1
1989
1 200.00
В наличии
Разъем: 2РМ24КПЭ19Ш1В1

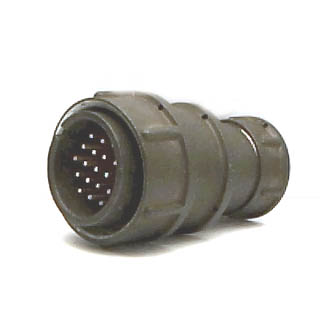

Разъем 2РМ24КПЭ19Ш1В1

Соединитель 2РМ24КПЭ19Ш1В1 цилиндрический предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Соединители состоят из блочных (приборных) и кабельных вилок и розеток. Покрытие контактов: золото, серебро. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

Структура условного обозначения: 2РМ (2РМД, 2РМТ, 2РМДТ)- тип соединителя; 14 (18, 22, 24, 27, 30, 33, 36, 39, 42, 45) - условный размер корпуса вилки (розетки); Б (К) - вид корпуса: Б - блочный (приборный), К - кабельный; П (У) - вид патрубка: П - прямой, У - угловой; Н (Э) - вид гайки патрубка: Н - для неэкранированного кабеля; Э - для экранированного кабеля; 4 (7, 8, 10, 19, 20, 22, 24, 30, 32, 45, 50) - количество контактов; Г (Ш)- часть соединителя: Г - розетка, Ш - вилка; 1 (2-9) - обозначение сочетания контактов: 1 - все контакты диаметром 1 мм; 2 - контакты диаметром 1 мм и 1,5 мм; 3 - контакты диаметром 2 мм и 3 мм; 4 - контакты диаметром 1 мм и 3 мм; 5 - все контакты диаметром 1,5 мм; 6 - контакты диаметром 1,5 мм и 3 мм; 7 - контакты диаметром 1,5 мм, 2 мм и 3 мм; 8 - контакты диаметром 1,5 мм и 2 мм; 9 - все контакты диаметром 3 мм; А (В) - вид покрытия: А - золото, В - серебро; 1 - теплостойкость 100 °С; Л - левая розетка (только для проходных вилок); Б - корпус только блочный (приборный) без левой резьбы; В - всеклиматическое исполнение.

Технические характеристики: Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000 Максимальный ток на одиночный контакт, А: диаметр контакта, 1,0 мм - 5-8 диаметр контакта, 1,5 мм - 7-15 диаметр контакта, 2,0 мм - 18 диаметр контакта, 3,0 мм - 32 Сопротивление контактов, не более, МОм: диаметр контакта, 1,0 мм - 5 диаметр контакта, 1,5 мм - 2,5 диаметр контакта, 2,0 мм - 1,6 диаметр контакта, 3,0 мм - 0,8 Максимальное рабочее напряжение, В: 560; 700 Максимальная рабочая частота, МГц: 3 Повышенная относительная влажность воздуха при температуре +40°C: 98% Повышенная рабочая температура среды, °C: +100 Пониженная рабочая температура среды, °C: минус 60 Минимальная наработка, часов: 1000 Максимальное количество сочленений-расчленений: 500 Срок сохраняемости, лет: 15.


Справочная информация:

ВНИМАНИЕ!

Минимальная сумма заказа по безналичному расчету составляет 3 000 руб.
Для оформления заказа свяжитесь с менеджером по электронной почте или по телефону.
Доставка электронных компонентов в регионы осуществляется транспортными компаниями.
Доставка электронных компонентов по Москве и Московской области не осуществляется (cамовывоз).
