Разъем: РГ1Н-2-29

Артикул:

РГ1Н229

*При оформлении заказа уточняйте цену и норму отпуска у менеджеров
*Все цены указаны в рублях, включая НДС
Кол-во:
Упаковка:
Год:
Цена:
Статус:
Нет
0.00
Нет в наличии

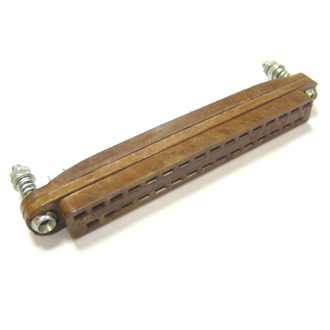

Разъем: РГ1Н-2-29

Разъем РГ1Н-2-29

Соединители прямоугольные РГ1Н-2-29 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 420 В. Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ 2.1 по ГОСТ 15150-69. Вилки и розетки поставляются отдельно (без сборки). Детали ловителей поставляются комплектно с соединителями в специальной упаковке. Розетки поставляются с цельным и сборным изолятором, по согласованию с потребителем розетки могут поставляться с отличительным узлом крепления.

Структура условного обозначения: РГ1Н-2-29 Р - Соединитель ручного сочленения (расчленения), Г - часть соединителя: Ш – штыревой контакт вилка для печатного монтажа, Г – гнездовой контакт розетка для объемного монтажа, 1 - часть соединителя: 1 - приборная часть для печатного монтажа, 2 - ответная часть для печатного монтажа, Н – низкочастотный, 2 - принадлежность к данным ТУ, 29 - исполнение соединителя: 13 – 8ми-контактная вилка однорядная, 14 – 15ти-контактная вилка однорядная, 15 – 15ти-контактная вилка двухрядная, 16 – 21на-контактная вилка двухрядная, 17 – 31на-контактная вилка двухрядная, 18 – 49ти-контактная вилка двухрядная, 21 – 8ми-контактная розетка однорядная, 23 – 15ти-контактная розетка однорядная, 25 – 15ти-контактная розетка двухрядная, 27 – 21на-контактная розетка двухрядная, 29 – 31на-контактная розетка двухрядная, 31 – 49ти-контактная розетка двухрядная, 5 - Покрытие рабочей части контактов: покрытие Хим. Пас. (химическое окисное и пассивное покрытие), без цифры «5» - покрытие контактов серебром.

Технические характеристики: Рабочее напряжение - 400 В, Сила электрического тока - 5 А Сопротивление контактов - 10 мОм, Температура соединителя - от -60 до +155°С.

Размеры: A - 108 mm, L - 119 mm.
