Разъем: РШ2Н-2-15

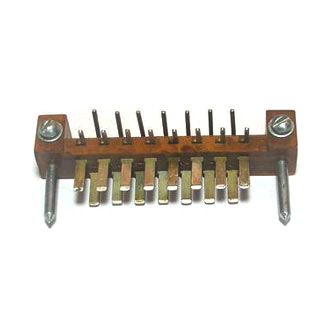

Разъем РШ2Н-2-15
Соединители прямоугольные РШ2Н-2-15 предназначены для
работы в электрических цепях постоянного, переменного
(частотой до 3 МГц) и импульсного тока напряжением до 420 В.
Соединители изготавливаются для внутреннего монтажа в
климатическом исполнении УХЛ 2.1 по ГОСТ 15150-69.
Вилки и розетки поставляются отдельно (без сборки).
Детали ловителей поставляются комплектно с соединителями в
специальной упаковке.  Розетки поставляются с цельным и
сборным изолятором, по согласованию с потребителем розетки
могут поставляться с отличительным узлом крепления.
Структура условного обозначения:
РШ2Н-2-15
Р - Соединитель ручного сочленения (расчленения),
Г - часть соединителя:
 Ш – штыревой контакт вилка для печатного монтажа,
 Г – гнездовой контакт розетка для объемного монтажа,
2 - часть соединителя:
 1 - приборная часть для печатного монтажа,
 2 - ответная часть для печатного монтажа,
Н – низкочастотный,
2 - принадлежность к данным ТУ,
15 - исполнение соединителя:
 13 – 8ми-контактная вилка однорядная,
 14 – 15ти-контактная вилка однорядная,
 15 – 15ти-контактная вилка двухрядная,
 16 – 21на-контактная вилка двухрядная,
 17 – 31на-контактная вилка двухрядная,
 18 – 49ти-контактная вилка двухрядная,
 21 – 8ми-контактная розетка однорядная,
 23 – 15ти-контактная розетка однорядная,
 25 – 15ти-контактная розетка двухрядная,
 27 – 21на-контактная розетка двухрядная,
 29 – 31на-контактная розетка двухрядная,
 31 – 49ти-контактная розетка двухрядная,
5 - Покрытие рабочей части контактов:
покрытие Хим. Пас. (химическое окисное и пассивное покрытие),
без цифры «5» - покрытие контактов серебром.
Технические характеристики:
Рабочее напряжение -  400 В,
Сила электрического тока - 5 А
Сопротивление контактов - 10 мОм,
Температура соединителя - от -60 до +155°С.

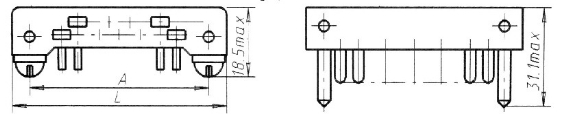

Размеры:
A - 60 mm,
L - 68 mm.
